Santak Module UPS 60KW 600KVA Santak ARRAY 3A3 PT Série Modular UPS Fabricantes
| Lugar de origem | China |
|---|---|
| Marca | Santak |
| Certificação | CE |
| Número do modelo | Santak ARRAY 3A3 PT UPS |
| Detalhes da embalagem | Cartões |
| Tempo de entrega | 30 dias |
| Termos de pagamento | T/T, Western Union, MoneyGram |
| Habilidade da fonte | 1000pcs/mês |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Nome do produto | ARRAY 3A3 Série PT ((25kVA 200kVA) | Modulo de potência | 25KW |
|---|---|---|---|
| Fator de potência | 0.99 | Voltagem de entrada | 380Vac/220Vac |
| Frequência de entrada | 50/60 Hz | Tensão de saída | 380Vac/220Vac |
| Frequência de saída | 50/60 Hz | Capacidade de sobrecarga | 125%:10min 150%:1min |
| Topologia do inversor/rectificador | Tecnologia de modulação IGBT PWM de alta frequência de três níveis | Tipo de bateria | Bateria de chumbo-ácido, bateria de lítio |
| Voltagem da bateria | 432 ~ 504Vdc | Interface de comunicação | RS - 232, Mini-Slot, Modbus/Ethernet, AS/400 |
| Umidade do ambiente | 5 - 95%, sem condensação | Ambiente de armazenamento | ¥15 ~ +55°C |
| Temperatura de funcionamento | 0°40°C | Altitude | ≤ 1000 m |
| Tamanho | 2020*1100*600mm/2050*1013*603mm | Peso | 262 kg/318,5 kg/368 kg (UPM 27,5 kg) |
| Normas de segurança | IEC61000-4 EN5550022/EN55024 ISO 90001:2000 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
| Model | Power | |
|---|---|---|
| 100KVA | 100KVA | |
| 120KVA | 120KVA | |
| 160KVA | 160KVA | |
| 200KVA | 200KVA |
Descrição de produto

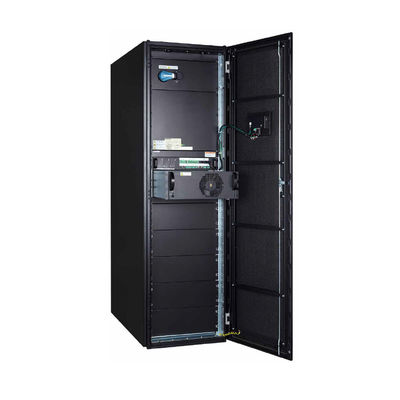

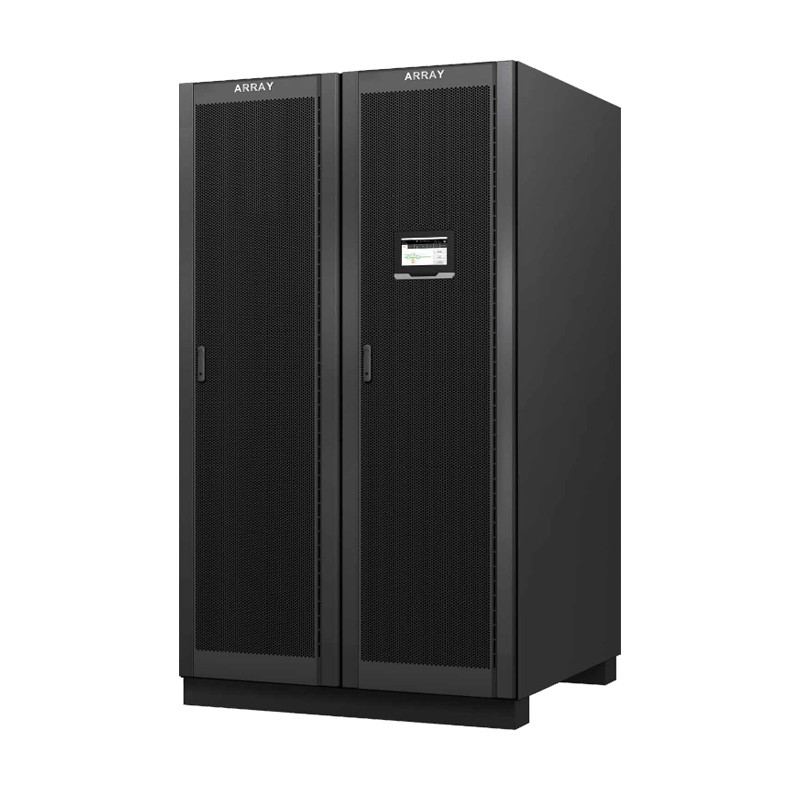

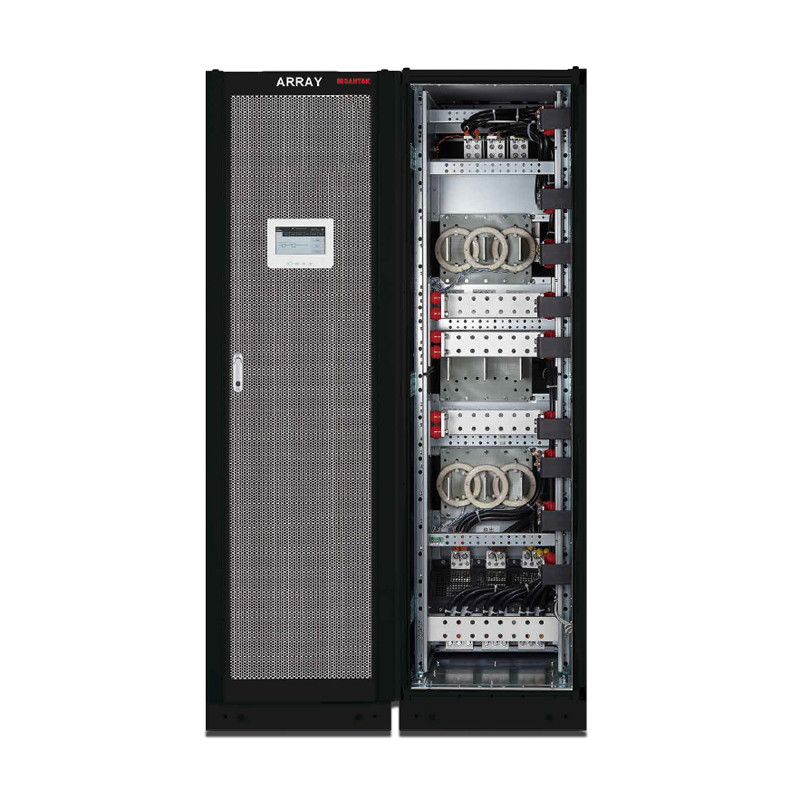

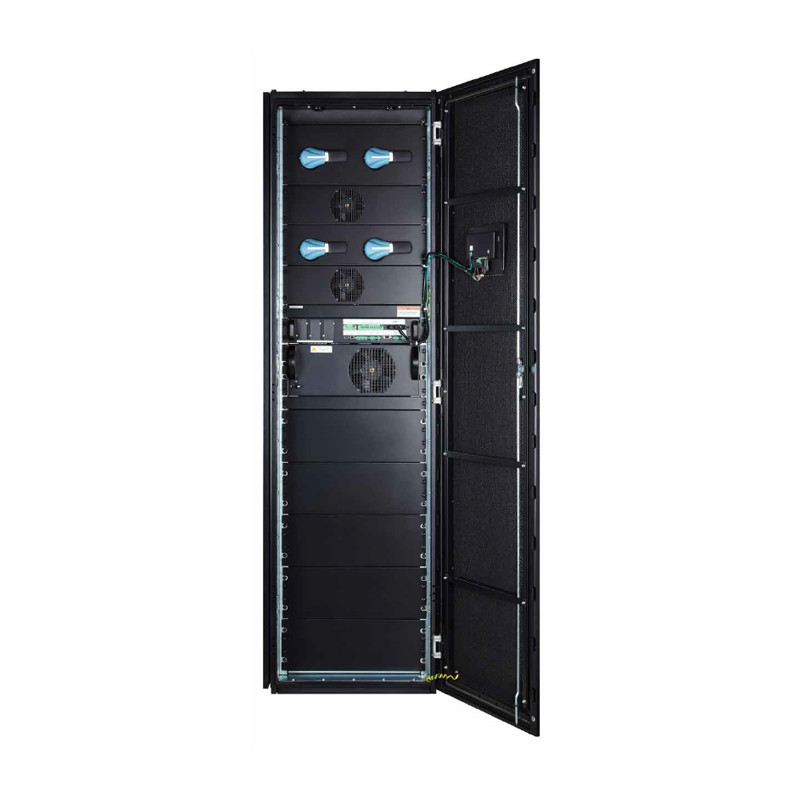

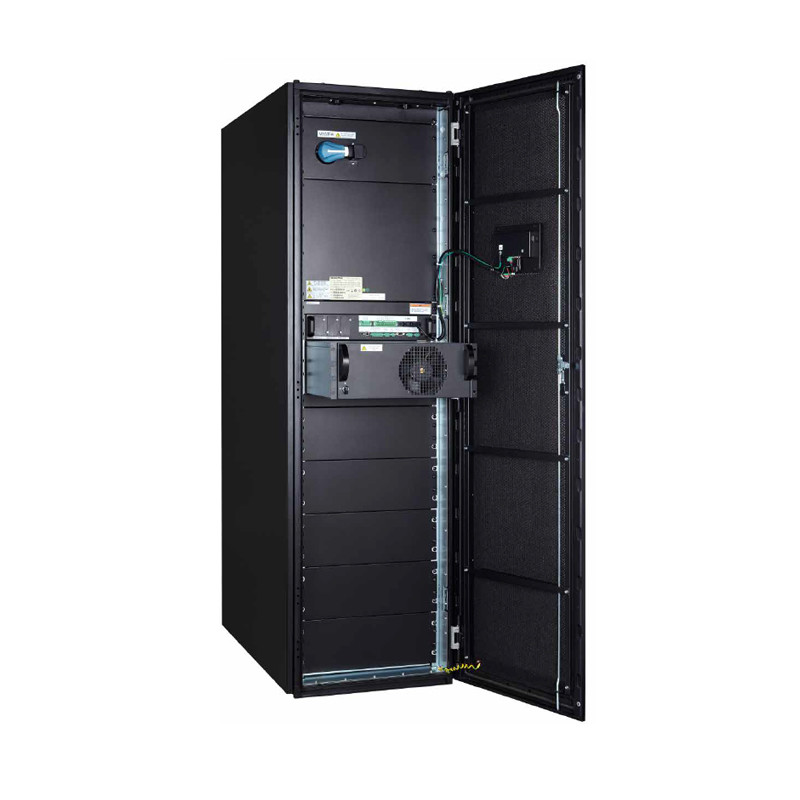

Santak MATRIZ 3A3 PT UPS 25KVA-200KVA
Soluções de proteção de energia Santak
Soluções de sistema ARRAY® 3A3TM Pro Power 15-150kVA
Soluções de sistema ARRAY® 3A3TM Pro Power
Descrição do produto
ARRAY 3A3 Pro é o UPS modular de nova geração da Santak, que fornece fonte de alimentação ininterrupta segura, confiável, estável e ecologicamente correta para salas de computadores de data centers.Ele é combinado com os gabinetes de distribuição de energia de precisão PPM da Santak e os gabinetes de servidor da série ARRAY para fornecer aos clientes uma solução de fonte de alimentação básica integrada e completa.
Capacidade de módulo único: 15kVA/13,5kW
Capacidade do sistema de gabinete único: 60 ~ 150 kVA
Faixa de tensão de entrada: 214 ~ 520VAC
Faixa de frequência de entrada: 40 ~ 70 Hz
Tensão de saída: 380VAC
Topologia: Dupla conversão online
Conceito de design
ARRAY 3A3 Pro é o novo UPS modular de três entradas e três saídas da Santak.Adota tecnologia de controle totalmente digital e integra conquistas tecnológicas nas áreas de eletrônica de potência e controle automático.É um produto de referência na indústria UPS.O nascimento do ARRAY 3A3 Pro trouxe novos conceitos para o esquema de fornecimento de energia de equipamentos elétricos, melhorando ainda mais a disponibilidade dos equipamentos elétricos. O ARRAY 3A3 Pro adota um design modular tipo gaveta altamente inteligente com função fácil de conectar.Ele pode atender às necessidades de energia e aos requisitos de confiabilidade adicionando ou removendo módulos no gabinete.Quando há redundância de módulo, a manutenção on-line é permitida para obter manutenção sem parada.
A pesquisa e o desenvolvimento do ARRAY 3A3 Pro são baseados no conceito de design REACH (Confiável, Ambiental, Vantagem, Conveniente e Humano), que pode atender à garantia de energia de locais de aplicação como data centers, centros financeiros, salas de computadores empresariais, automação industrial. , sistemas educacionais, sistemas médicos ou grandes escritórios..
• Adotando tecnologia paralela sem fio para reduzir a probabilidade de falha de ponto único e design confiável.
• Redundância paralela em nível de sistema, os módulos são backups mútuos e podem ser trocados a quente on-line para melhorar a disponibilidade do sistema.
• Adota design modular, fácil de atualizar, expandir e manter, reduz o tempo de manutenção MTTR, atinge zero tempo de inatividade e tempo de manutenção e melhora a disponibilidade do sistema.
• A tecnologia de dupla conversão online se adapta a ambientes de rede hostis e fornece energia pura às cargas.
• Adapte-se ao ambiente da rede, insira a faixa de alimentação da rede elétrica de 214 -520 V, reduza os tempos de carga e descarga da bateria e estenda a vida útil.
• O ARRAY 3A3 Pro possui excelente desempenho elétrico, pode fornecer proteção de energia segura e eficaz para diversas cargas, é ecológico e ecologicamente correto e seus componentes estão em conformidade com o Rosh da UE.
• A tecnologia inteligente de gerenciamento de bateria melhora a vida útil da bateria.O número de células da bateria é ajustável, melhorando a utilização da bateria, reduzindo o desperdício da bateria e reduzindo a poluição ambiental por chumbo.
• ARRAY 3A3 Pro adota uma grande tela sensível ao toque colorida, display gráfico, intuitivo e fácil de operar, e suporta interfaces em chinês e inglês.
• Fácil de instalar, com opções de sistemas de entrada e saída de cabos superiores e inferiores, além de outras opções como painéis de distribuição e módulos de proteção contra raios.
• As ricas interfaces de comunicação e soluções de monitoramento de software da Santak fornecem aos usuários indicações de status localizadas ou remotas em tempo real e avisos de alarme, formando uma solução de proteção de energia que integra hardware e software.
Alta disponibilidade
Estrutura confiável de redundância paralela sem fio N+X
A redundância paralela N+X em nível de sistema do ARRAY 3A3 Pro pode melhorar muito a confiabilidade de todo o sistema de fonte de alimentação UPS.Além disso, devido à adoção da tecnologia de controle paralelo sem fio na indústria atual, ela reduz pontos únicos de falha (operação em estado estacionário) em comparação com o paralelo com fio.Ele ainda pode funcionar normalmente mesmo se a linha de comunicação paralela falhar), elevando a confiabilidade a um novo nível.
Estrutura confiável de redundância paralela sem fio N+X
A redundância paralela N+X em nível de sistema do ARRAY 3A3 Pro pode melhorar muito a confiabilidade de todo o sistema de fonte de alimentação UPS.Além disso, devido à adoção da tecnologia de controle paralelo sem fio na indústria atual, ela reduz pontos únicos de falha (operação em estado estacionário) em comparação com o paralelo com fio.Ele ainda pode funcionar normalmente mesmo se a linha de comunicação paralela falhar), elevando a confiabilidade a um novo nível.
Maior nível de disponibilidade do sistema
O ARRAY 3A3 Pro adota a tecnologia de controle de redundância paralela sem fio N+X e cada módulo é um UPS totalmente funcional.Não há módulo de controle adicional para controlar a conexão paralela e o compartilhamento de corrente de carga do sistema paralelo.Todas as funções paralelas são fornecidas pelo próprio módulo UPS, completo e com confiabilidade extremamente alta.De acordo com cálculos rigorosos, se o UPS tiver mais de dois módulos redundantes, a disponibilidade do UPS pode chegar a mais de 99,999%.Mesmo para dispositivos de carga com requisitos de energia mais rigorosos, o ARRAY 3A3 Pro pode lidar com eles com facilidade.
O ARRAY 3A3 Pro adota a tecnologia de controle de redundância paralela sem fio N+X e cada módulo é um UPS totalmente funcional.Não há módulo de controle adicional para controlar a conexão paralela e o compartilhamento de corrente de carga do sistema paralelo.Todas as funções paralelas são fornecidas pelo próprio módulo UPS, completo e com confiabilidade extremamente alta.De acordo com cálculos rigorosos, se o UPS tiver mais de dois módulos redundantes, a disponibilidade do UPS pode chegar a mais de 99,999%.Mesmo para dispositivos de carga com requisitos de energia mais rigorosos, o ARRAY 3A3 Pro pode lidar com eles com facilidade.
Tempo de inatividade para manutenção
Contanto que haja redundância no sistema paralelo (N+X, O número de módulos UPS é maior que o número de módulos UPS redundantes. Como os módulos UPS são substituídos para manutenção, o tempo de inatividade para manutenção não excederá 5 minutos.
Contanto que haja redundância no sistema paralelo (N+X, O número de módulos UPS é maior que o número de módulos UPS redundantes. Como os módulos UPS são substituídos para manutenção, o tempo de inatividade para manutenção não excederá 5 minutos.
O UPS ARRAY 3A3 Pro Series usa tecnologia de dupla conversão para lidar com nove tipos de problemas de energia: nomeadamente falha de energia, queda de tensão, surto, subtensão, ruído de linha, sobretensão, deslocamento de frequência, transientes de comutação e distorção harmônica.A proteção fornecida pelo UPS ARRAY 3A3 Pro Series reduz a chance de estresse dos componentes, queima da placa de circuito, corrupção de dados e falha do programa.Ao mesmo tempo, fornece um alto nível de proteção de energia, por isso é uma boa escolha para aplicações de missão crítica, como data centers, sistemas de segurança pública, centros de despacho de energia e data centers financeiros.
Topologia otimizada do sistema de alimentação
ARRAY 3A3 Pro combina as vantagens das topologias de fonte de alimentação centralizada e distribuída e introduz o conceito de fonte de alimentação regional em seu design.Se várias áreas forem divididas em uma grande sala de equipamentos de dados, cada área será equipada com um ou dois conjuntos (backup redundante) do sistema de alimentação ARRAY 3A3 Pro, colocado diretamente próximo à carga da área, e alimentado através do painel de distribuição de energia no o gabinete.Desta forma, cada área possui alimentação centralizada e gestão centralizada, enquanto as áreas possuem alimentação descentralizada independente e cabeamento independente.Este método de fonte de alimentação do ARRAY 3A3 Pro tem as vantagens da "configuração flexível" descentralizada, permitindo investimento gradual e não sujeito a paralisia em grande escala, e também tem as vantagens da "fácil de gerenciar" centralizada.
ARRAY 3A3 Pro combina as vantagens das topologias de fonte de alimentação centralizada e distribuída e introduz o conceito de fonte de alimentação regional em seu design.Se várias áreas forem divididas em uma grande sala de equipamentos de dados, cada área será equipada com um ou dois conjuntos (backup redundante) do sistema de alimentação ARRAY 3A3 Pro, colocado diretamente próximo à carga da área, e alimentado através do painel de distribuição de energia no o gabinete.Desta forma, cada área possui alimentação centralizada e gestão centralizada, enquanto as áreas possuem alimentação descentralizada independente e cabeamento independente.Este método de fonte de alimentação do ARRAY 3A3 Pro tem as vantagens da "configuração flexível" descentralizada, permitindo investimento gradual e não sujeito a paralisia em grande escala, e também tem as vantagens da "fácil de gerenciar" centralizada.
Forte capacidade de carga
Suporta novos requisitos de carga
Suporta novos requisitos de carga
• Dê suporte a novas cargas de trabalho em data centers modernos
• Permite 100% de desequilíbrio de carga de três fases
Projeto Integrado
O gabinete do sistema ARRAY 3A3 Pro usa um gabinete padrão de 19 polegadas e 2 metros.Os dispositivos paralelos necessários para a conexão paralela dos módulos UPS estão integrados no gabinete do sistema.Nenhuma instalação especial é necessária.A conexão paralela pode ser obtida inserindo os módulos.Portanto, os fios paralelos adicionais, interruptores de entrada e saída e placas paralelas que são necessários para a conexão paralela do UPS tradicional são omitidos, o que não apenas economiza muito o custo dos materiais de instalação, mas também economiza tempo de instalação.
O gabinete do sistema ARRAY 3A3 Pro usa um gabinete padrão de 19 polegadas e 2 metros.Os dispositivos paralelos necessários para a conexão paralela dos módulos UPS estão integrados no gabinete do sistema.Nenhuma instalação especial é necessária.A conexão paralela pode ser obtida inserindo os módulos.Portanto, os fios paralelos adicionais, interruptores de entrada e saída e placas paralelas que são necessários para a conexão paralela do UPS tradicional são omitidos, o que não apenas economiza muito o custo dos materiais de instalação, mas também economiza tempo de instalação.
Também melhora a segurança do uso da eletricidade e a beleza da sala de informática, reduz a dificuldade de manutenção e gerenciamento, melhorando indiretamente a confiabilidade do sistema.
O ARRAY 3A3 Pro, quando combinado com o gabinete de distribuição de energia de precisão Santak, o gabinete de bateria ARRAY, o gabinete de rede ARRAY e outras opções, pode fornecer aos clientes uma solução integrada que é bonita no geral, economiza espaço de instalação e facilita a manutenção e o gerenciamento do cliente.
O ARRAY 3A3 Pro, quando combinado com o gabinete de distribuição de energia de precisão Santak, o gabinete de bateria ARRAY, o gabinete de rede ARRAY e outras opções, pode fornecer aos clientes uma solução integrada que é bonita no geral, economiza espaço de instalação e facilita a manutenção e o gerenciamento do cliente.
Excelente desempenho elétrico
• Alto fator de potência de entrada: >0,99
• Corrente harmônica de entrada baixa: <5%
• Fator de potência de saída: 0,9
• Precisão da tensão de saída: ± 1%
• Alta eficiência do sistema: até 94%
• Forte capacidade de sobrecarga: 110% ~ 130% da carga pode ser sobrecarregada por 10 minutos
• Suporta modo de frequência variável entrada de 50 Hz, saída de 60 Hz ou entrada de 60 Hz, saída de 50 Hz
Amigo do ambiente
A seleção de componentes está em conformidade com a diretiva RoHs da UE e os requisitos RoHs da China;
Cumprir os requisitos de nível EMC da IEC 61000-4 e ter boa compatibilidade eletromagnética;
A seleção de componentes está em conformidade com a diretiva RoHs da UE e os requisitos RoHs da China;
Cumprir os requisitos de nível EMC da IEC 61000-4 e ter boa compatibilidade eletromagnética;
Controle totalmente digital
O módulo ARRAY 3A3 Pro usa DSP como controlador central.Seu poderoso poder de computação pode substituir a maioria das funções de controle completadas por hardware em UPS tradicionais por software.Não só a confiabilidade e a precisão melhoram muito, mas também facilitam atualizações e manutenção.
O módulo ARRAY 3A3 Pro usa DSP como controlador central.Seu poderoso poder de computação pode substituir a maioria das funções de controle completadas por hardware em UPS tradicionais por software.Não só a confiabilidade e a precisão melhoram muito, mas também facilitam atualizações e manutenção.
Fusão do gabinete de suporte
ARRAY 3A3 Pro suporta combinação de gabinetes e a capacidade combinada do sistema pode chegar a 240kVA.O sistema paralelo compartilha o mesmo conjunto de baterias.A bateria adota um design de 12V × 32/34/36/38/40 células.A configuração é flexível e pode aproveitar ao máximo o sistema de bateria existente.Se uma única bateria estiver com defeito, apenas a bateria com defeito precisará ser removida, sem substituir a bateria inteira.bateria.
ARRAY 3A3 Pro suporta combinação de gabinetes e a capacidade combinada do sistema pode chegar a 240kVA.O sistema paralelo compartilha o mesmo conjunto de baterias.A bateria adota um design de 12V × 32/34/36/38/40 células.A configuração é flexível e pode aproveitar ao máximo o sistema de bateria existente.Se uma única bateria estiver com defeito, apenas a bateria com defeito precisará ser removida, sem substituir a bateria inteira.bateria.
Fácil de instalar
O gabinete do sistema ARRAY 3A3 Pro usa um gabinete padrão de 19 polegadas de 2 metros.Os dispositivos paralelos necessários para a conexão paralela dos módulos UPS estão integrados no gabinete do sistema.Nenhuma instalação especial é necessária.A conexão paralela pode ser obtida inserindo os módulos.Portanto, os fios paralelos adicionais, interruptores de entrada e saída e placas paralelas que são necessários para a conexão paralela do UPS tradicional são omitidos, o que não apenas economiza muito o custo de materiais de instalação e custos de mão de obra, mas também melhora a segurança da eletricidade e a segurança. da sala de informática.É bonito e reduz a dificuldade de manutenção e gerenciamento, melhorando indiretamente a confiabilidade do sistema.
O gabinete do sistema ARRAY 3A3 Pro usa um gabinete padrão de 19 polegadas de 2 metros.Os dispositivos paralelos necessários para a conexão paralela dos módulos UPS estão integrados no gabinete do sistema.Nenhuma instalação especial é necessária.A conexão paralela pode ser obtida inserindo os módulos.Portanto, os fios paralelos adicionais, interruptores de entrada e saída e placas paralelas que são necessários para a conexão paralela do UPS tradicional são omitidos, o que não apenas economiza muito o custo de materiais de instalação e custos de mão de obra, mas também melhora a segurança da eletricidade e a segurança. da sala de informática.É bonito e reduz a dificuldade de manutenção e gerenciamento, melhorando indiretamente a confiabilidade do sistema.
Design totalmente modular
ARRAY 3A3 Pro adota um design totalmente modular com função fácil de conectar.Todo o sistema de fonte de alimentação UPS consiste em um gabinete do sistema, módulo UPS, módulo de comunicação e módulo de exibição.Opcionalmente, pode ser equipado com painéis elétricos, vários cartões inteligentes, módulos de proteção contra raios, etc.Cada módulo UPS é um UPS de 15kVA totalmente funcional.Através da tecnologia de controle paralelo sem fio e protocolos de comunicação inteligentes, o módulo UPS, o módulo de comunicação e o módulo de exibição podem ser substituídos online sem afetar o trabalho normal de outras peças.Os módulos recém-adicionados podem ser adicionados ao sistema sem qualquer ação de calibração, facilitando a expansão e a manutenção online.
ARRAY 3A3 Pro adota um design totalmente modular com função fácil de conectar.Todo o sistema de fonte de alimentação UPS consiste em um gabinete do sistema, módulo UPS, módulo de comunicação e módulo de exibição.Opcionalmente, pode ser equipado com painéis elétricos, vários cartões inteligentes, módulos de proteção contra raios, etc.Cada módulo UPS é um UPS de 15kVA totalmente funcional.Através da tecnologia de controle paralelo sem fio e protocolos de comunicação inteligentes, o módulo UPS, o módulo de comunicação e o módulo de exibição podem ser substituídos online sem afetar o trabalho normal de outras peças.Os módulos recém-adicionados podem ser adicionados ao sistema sem qualquer ação de calibração, facilitando a expansão e a manutenção online.
Interface de operação humanizada e software completo de gerenciamento de energia
O sistema usa uma grande tela de toque LCD colorida de 7 polegadas como interface de operação, com display gráfico, operação e leitura de informações claras à primeira vista;suporta os idiomas chinês e inglês;o LCD está equipado com funções de proteção por senha, como desligamento e configuração, para evitar operação incorreta;emparelhado com o software de monitoramento WINPOWER, o gerenciamento de energia ficou mais fácil.Se você escolher a placa NMC, poderá obter monitoramento e gerenciamento remotos.
O sistema usa uma grande tela de toque LCD colorida de 7 polegadas como interface de operação, com display gráfico, operação e leitura de informações claras à primeira vista;suporta os idiomas chinês e inglês;o LCD está equipado com funções de proteção por senha, como desligamento e configuração, para evitar operação incorreta;emparelhado com o software de monitoramento WINPOWER, o gerenciamento de energia ficou mais fácil.Se você escolher a placa NMC, poderá obter monitoramento e gerenciamento remotos.
Locais de aplicação ARRAY 3A3 Pro
Centros de dados, sistemas de segurança pública, centros de despacho de energia, centros de dados financeiros, sistemas educacionais, sistemas de rádio e televisão, sistemas de controle industrial, centros médicos, centros de controle de tráfego, sistemas de tabaco, etc.
Centros de dados, sistemas de segurança pública, centros de despacho de energia, centros de dados financeiros, sistemas educacionais, sistemas de rádio e televisão, sistemas de controle industrial, centros médicos, centros de controle de tráfego, sistemas de tabaco, etc.
Configuração flexível do sistema
Devido ao design totalmente modular do ARRAY 3A3 Pro, em um único gabinete, os usuários podem escolher diferentes números de módulos de acordo com suas necessidades para construir um sistema UPS com capacidade adequada entre 15kVA e 150kVA, e a configuração é muito flexível.Se o usuário deixar uma margem no switch e na linha de energia ao instalar a máquina pela primeira vez, então, quando a carga aumentar, a capacidade do UPS poderá ser expandida simplesmente adquirindo um módulo UPS.Isso evita completamente as deficiências do investimento inicial excessivo em equipamentos no UPS tradicional e realmente alcança "Investir enquanto cresce", economizando fundos valiosos para os usuários.
Devido ao design totalmente modular do ARRAY 3A3 Pro, em um único gabinete, os usuários podem escolher diferentes números de módulos de acordo com suas necessidades para construir um sistema UPS com capacidade adequada entre 15kVA e 150kVA, e a configuração é muito flexível.Se o usuário deixar uma margem no switch e na linha de energia ao instalar a máquina pela primeira vez, então, quando a carga aumentar, a capacidade do UPS poderá ser expandida simplesmente adquirindo um módulo UPS.Isso evita completamente as deficiências do investimento inicial excessivo em equipamentos no UPS tradicional e realmente alcança "Investir enquanto cresce", economizando fundos valiosos para os usuários.
Fácil de operar
• A tensão de saída pode ser definida via LCD: 208/ 220/ 230/ 240 VCA, 220 VCA (padrão)
• O número de baterias é ajustável e configurável através de LCD, suportando 32/34/36/38/40 baterias
• A proteção por senha pode ser definida para desligamento, configuração, etc., para evitar operações incorretas
• Armazene eventos históricos e pode registrar aproximadamente 10.000 informações de status
Controle inteligente
Através da placa de monitoramento inteligente NMC, ele suporta gerenciamento e controle remoto com base no navegador IE, e também pode suportar monitoramento remoto através de RS232, RS485, USB e contato seco.
Através da placa de monitoramento inteligente NMC, ele suporta gerenciamento e controle remoto com base no navegador IE, e também pode suportar monitoramento remoto através de RS232, RS485, USB e contato seco.
Método de carregamento inteligente
ARRAY 3A3 Pro adota um método de carregamento de três estágios.O primeiro estágio é o carregamento de corrente constante de alta corrente, que pode recarregar rapidamente cerca de 90% da energia;o segundo estágio é o carregamento por pulso, que pode uniformizar as características da bateria e carregá-la totalmente;o terceiro estágio é o carregamento de corrente constante.A tensão é mantida para garantir que não haja perda de energia.Isso pode alcançar um bom equilíbrio entre carregamento rápido e prolongamento da vida útil da bateria, economizando custos de bateria para os usuários.A corrente de carga é ajustável para atender ao carregamento rápido e combinar baterias com diferentes capacidades, o que não apenas atende às necessidades específicas dos clientes, mas também prolonga a vida útil da bateria.
ARRAY 3A3 Pro adota um método de carregamento de três estágios.O primeiro estágio é o carregamento de corrente constante de alta corrente, que pode recarregar rapidamente cerca de 90% da energia;o segundo estágio é o carregamento por pulso, que pode uniformizar as características da bateria e carregá-la totalmente;o terceiro estágio é o carregamento de corrente constante.A tensão é mantida para garantir que não haja perda de energia.Isso pode alcançar um bom equilíbrio entre carregamento rápido e prolongamento da vida útil da bateria, economizando custos de bateria para os usuários.A corrente de carga é ajustável para atender ao carregamento rápido e combinar baterias com diferentes capacidades, o que não apenas atende às necessidades específicas dos clientes, mas também prolonga a vida útil da bateria.
Soluções de sistema ARRAY
As soluções do sistema ARRAY fornecem recursos desde pessoas até equipamentos e software para atender às necessidades de gerenciamento de energia do seu data center.Não só possui alta confiabilidade e segurança, mas também reduz os custos operacionais, promove o uso eficaz dos fundos e reduz os riscos do projeto.As soluções do sistema ARRAY ajudarão você a construir um data center confiável, eficiente e seguro.
As soluções do sistema ARRAY fornecem recursos desde pessoas até equipamentos e software para atender às necessidades de gerenciamento de energia do seu data center.Não só possui alta confiabilidade e segurança, mas também reduz os custos operacionais, promove o uso eficaz dos fundos e reduz os riscos do projeto.As soluções do sistema ARRAY ajudarão você a construir um data center confiável, eficiente e seguro.
Solução geral do sistema ARRAY para data centers e aplicações de TI de pequeno e médio porte
O sistema ARRAY é uma subsérie da solução geral da Shante projetada especificamente para data centers.É uma solução global lançada especialmente para salas de informática e data centers de pequeno e médio porte.Oferece aos clientes serviços de planejamento, projeto, construção, gerenciamento, manutenção e atualizações.Fornecer soluções globais eficientes, seguras e confiáveis.As características da solução do sistema ARRAY são que os produtos da solução podem ser colocados em gabinetes de rede padrão, design integrado, sistema de energia modular, personalizado e de alta disponibilidade, gerenciamento inteligente, serviço completo, fornecendo 7x24 horas durante todo o ano.Serviços, proporcionando aos clientes serviços abrangentes em termos de qualidade de energia, distribuição de entrada e saída, armários, refrigeração e gestão inteligente.
O sistema ARRAY é uma subsérie da solução geral da Shante projetada especificamente para data centers.É uma solução global lançada especialmente para salas de informática e data centers de pequeno e médio porte.Oferece aos clientes serviços de planejamento, projeto, construção, gerenciamento, manutenção e atualizações.Fornecer soluções globais eficientes, seguras e confiáveis.As características da solução do sistema ARRAY são que os produtos da solução podem ser colocados em gabinetes de rede padrão, design integrado, sistema de energia modular, personalizado e de alta disponibilidade, gerenciamento inteligente, serviço completo, fornecendo 7x24 horas durante todo o ano.Serviços, proporcionando aos clientes serviços abrangentes em termos de qualidade de energia, distribuição de entrada e saída, armários, refrigeração e gestão inteligente.
Introdução ao sistema de solução geral ARRAY
Classificação da sala de informática de dados: De acordo com os padrões americanos de construção de salas de informática, o nível de disponibilidade da sala de informática de dados é dividido em quatro níveis:
Classificação da sala de informática de dados: De acordo com os padrões americanos de construção de salas de informática, o nível de disponibilidade da sala de informática de dados é dividido em quatro níveis:
Como principal sala de informática de empresas, grupos e instituições, é muito importante que a carga na sala de informática funcione normalmente.O nível de construção da sala de informática deve ser selecionado de acordo com a importância da carga.O sistema de energia modular hot-swap oferece aos clientes uma disponibilidade de mais de 99.999 e é fácil para os clientes investirem à medida que crescem.O sistema de gabinete fácil de expandir facilita o planejamento antecipado, a construção e as atualizações para os clientes e fornece um sistema de monitoramento inteligente para uso e gerenciamento do cliente.
Tendências de data center e soluções da Santak
• Segurança elétrica – alta disponibilidade do sistema.A Santak continua a fornecer UPS de alta disponibilidade e soluções para salas de informática por meio de inovação tecnológica.
• Buscando o design e gerenciamento unificados de toda a sala de informática - a Shante possui uma variedade de soluções gerais para salas de informática de dados, incluindo vários tipos de UPS, gabinetes de servidores, condicionadores de ar, gabinetes de distribuição de energia, software e hardware de monitoramento e outros produtos.
• Temperaturas mais altas no data center – O sistema de gerenciamento de fluxo de ar da Santak oferece suporte ao projeto de data center.
• Data center modular - Os serviços de engenharia da Shante cooperaram com muitas grandes empresas para projetar e aplicar data centers modulares.
• Data Centers Sustentáveis – Shante tem vasta experiência em projetar edifícios e data centers sustentáveis e também fornece produtos.
Introdução de componentes
Armário de distribuição de precisão PPM
Tendo em vista a situação atual em que é provável que ocorra falha de ponto único na distribuição de energia em salas de computadores, a Shante Company projetou uma série profissional PPM (Módulo de energia de precisão) de produtos de gabinete de distribuição de energia de precisão, que traz uma nova experiência para a construção e gerenciamento de distribuição de energia da sala de informática.É usado principalmente em data centers e salas de informática em finanças, telecomunicações, empresas, governos, etc. Todo o sistema de distribuição de energia adota um gabinete de rede 42U padrão de 19 polegadas e design de estrutura modular, e está equipado com uma variedade de acessórios opcionais.Ela pode personalizar produtos de distribuição de energia personalizados de alta confiabilidade para os clientes com base nas necessidades reais da sala de informática.
Armário de distribuição de precisão PPM
Tendo em vista a situação atual em que é provável que ocorra falha de ponto único na distribuição de energia em salas de computadores, a Shante Company projetou uma série profissional PPM (Módulo de energia de precisão) de produtos de gabinete de distribuição de energia de precisão, que traz uma nova experiência para a construção e gerenciamento de distribuição de energia da sala de informática.É usado principalmente em data centers e salas de informática em finanças, telecomunicações, empresas, governos, etc. Todo o sistema de distribuição de energia adota um gabinete de rede 42U padrão de 19 polegadas e design de estrutura modular, e está equipado com uma variedade de acessórios opcionais.Ela pode personalizar produtos de distribuição de energia personalizados de alta confiabilidade para os clientes com base nas necessidades reais da sala de informática.
• Capacidade: 20-300kVA
• Tensão de saída: 220VAC
• Tamanho: gabinete de rede padrão de 19 polegadas (600*1000*2000mm)
Características
• Com painel de exibição LCD, o monitoramento da corrente do interruptor de ramificação é opcional
• Com interface inteligente, alarme luminoso indicador e alarme sonoro
• Os registros históricos de operação e falhas são armazenados e as configurações de valor limite de corrente de ramificação estão disponíveis.
• Existem registros de potência e registros de curva de carga
ePDU
A Santak possui no mercado uma ampla variedade de unidades de distribuição de energia montadas em rack, chamadas Santak ePDU.Projetada especificamente para data centers e ambientes de TI, esta linha de produtos de distribuição de energia oferece capacidade de gerenciamento, controle e monitoramento do uso de energia até a tomada.Todos os ePDUs possuem chassis robustos de alumínio ou aço com disjuntores e interruptores estruturais fechados.Santak ePDU foi especialmente projetado para data centers - alta confiabilidade, fonte de alimentação estável, robusto e durável.
A Santak possui no mercado uma ampla variedade de unidades de distribuição de energia montadas em rack, chamadas Santak ePDU.Projetada especificamente para data centers e ambientes de TI, esta linha de produtos de distribuição de energia oferece capacidade de gerenciamento, controle e monitoramento do uso de energia até a tomada.Todos os ePDUs possuem chassis robustos de alumínio ou aço com disjuntores e interruptores estruturais fechados.Santak ePDU foi especialmente projetado para data centers - alta confiabilidade, fonte de alimentação estável, robusto e durável.
Unidade de distribuição de energia em rack
PDU
A fim de resolver os problemas de segurança da distribuição de energia do gabinete dos usuários, a Shante projetou unidades profissionais de distribuição de energia do gabinete (OU PDU).O produto possui características de materiais seguros e confiáveis, design de estrutura interna otimizado, métodos de instalação convenientes e flexíveis e feitos sob medida.É amplamente utilizado na distribuição de energia de equipamentos elétricos em vários gabinetes padrão e não padronizados.Não ocupa o espaço efetivo do gabinete e fornece uma solução de distribuição de energia segura e confiável para equipamentos elétricos montados em rack.
PDU
A fim de resolver os problemas de segurança da distribuição de energia do gabinete dos usuários, a Shante projetou unidades profissionais de distribuição de energia do gabinete (OU PDU).O produto possui características de materiais seguros e confiáveis, design de estrutura interna otimizado, métodos de instalação convenientes e flexíveis e feitos sob medida.É amplamente utilizado na distribuição de energia de equipamentos elétricos em vários gabinetes padrão e não padronizados.Não ocupa o espaço efetivo do gabinete e fornece uma solução de distribuição de energia segura e confiável para equipamentos elétricos montados em rack.
Gabinete MATRIZ
• A estrutura é soldada com perfis de nove dobras e tees especiais de alta qualidade.A estrutura geral é sólida e a carga estática chega a 1000kg.
• Porta frontal exclusiva de malha de alta densidade e porta traseira de malha dividida, a área de ventilação dos orifícios de ventilação não é inferior a 69% da área da porta e a aparência é elegante e moderna
• As portas laterais esquerda e direita podem ser rapidamente desmontadas e instaladas para um trabalho conveniente
• Rodízios e pés de apoio podem ser instalados ao mesmo tempo para fácil movimentação e fixação
• Dobradiças de porta intercambiáveis, entrada de cabos superior com tampa de borracha
• A profundidade é ajustável (unidade de 25 mm), a altura do intervalo de capacidade é ajustável (unidade de 1U)
• Uma ampla gama de acessórios substituíveis
Quadro de distribuição
• Capacidade: 16A ~ 63A *1P * 15 canais Tensão de saída: 220VAC
• Dimensões: Largura padrão de 19 polegadas, 3U de altura
• Pode ser integrado em MP, 3A3 para economizar espaço do usuário
• Pode ser sobreposto para realizar a distribuição de energia de mais ramos de saída
Sistema de vigilância
Poder de vitória
A SANTAK Company fornece software de monitoramento de UPS da série Winpower para realizar a função de gerenciamento inteligente do UPS.A aplicação Winpower pode ajudar os usuários a monitorar um ou mais UPS conectados à máquina, podendo também monitorar um ou mais UPS na rede local ou na Internet através da máquina.
O software suporta sistemas operacionais Windows, Linux e Unix e pode exibir informações de UPS, rede elétrica, bateria e carga na mesma janela.Quando ocorre uma anormalidade, os usuários podem ser notificados enviando mensagens de transmissão, e-mails, mensagens de texto móveis, etc. A função automática de proteção de dados e a função de desligamento da rede podem fechar automaticamente a maioria dos programas em execução e salvar documentos relacionados, maximizando a proteção da rede sistema.
Através deste software, você pode definir o autoteste programado da bateria do UPS e as funções de ligar e desligar.Ele também possui funções de registro de dados (incluindo UPS, rede elétrica, bateria, carga) e registro de eventos para facilitar ao administrador realizar a manutenção diária do sistema UPS.
Poder de vitória
A SANTAK Company fornece software de monitoramento de UPS da série Winpower para realizar a função de gerenciamento inteligente do UPS.A aplicação Winpower pode ajudar os usuários a monitorar um ou mais UPS conectados à máquina, podendo também monitorar um ou mais UPS na rede local ou na Internet através da máquina.
O software suporta sistemas operacionais Windows, Linux e Unix e pode exibir informações de UPS, rede elétrica, bateria e carga na mesma janela.Quando ocorre uma anormalidade, os usuários podem ser notificados enviando mensagens de transmissão, e-mails, mensagens de texto móveis, etc. A função automática de proteção de dados e a função de desligamento da rede podem fechar automaticamente a maioria dos programas em execução e salvar documentos relacionados, maximizando a proteção da rede sistema.
Através deste software, você pode definir o autoteste programado da bateria do UPS e as funções de ligar e desligar.Ele também possui funções de registro de dados (incluindo UPS, rede elétrica, bateria, carga) e registro de eventos para facilitar ao administrador realizar a manutenção diária do sistema UPS.
Cartão EMD
O cartão EMD (também conhecido como cartão de monitoramento ambiental) é um novo produto lançado pela Santak que pode fornecer monitoramento ambiental.Este produto pode ser usado com a placa NMC para monitorar a temperatura e a umidade ambiente.Também reserva dois valores de comutação para monitorar sinais de detecção de fumaça, vibração ou controle de acesso.
O cartão EMD (também conhecido como cartão de monitoramento ambiental) é um novo produto lançado pela Santak que pode fornecer monitoramento ambiental.Este produto pode ser usado com a placa NMC para monitorar a temperatura e a umidade ambiente.Também reserva dois valores de comutação para monitorar sinais de detecção de fumaça, vibração ou controle de acesso.
Cartão inteligente NMC
O cartão inteligente NMC é um software de monitoramento inteligente fornecido pela Santak baseado em TCP/IP, protocolos SNMP e servidor Web incorporado para gerenciamento remoto de UPS.Os usuários podem gerenciar o UPS por meio de um navegador da Web, software de gerenciamento de rede SNMP, software de monitoramento Winpower Enterprise Edition e software de monitoramento Winpower Plus DB, e manter-se atualizado sobre várias informações de status, como energia da rede elétrica, bateria, UPS, carga, etc., e também fornece o status de energia do UPS e registra arquivos gerados por eventos do UPS e pode definir autotestes programados de bateria e funções de ligar/desligar para o UPS.
O cartão inteligente NMC é um software de monitoramento inteligente fornecido pela Santak baseado em TCP/IP, protocolos SNMP e servidor Web incorporado para gerenciamento remoto de UPS.Os usuários podem gerenciar o UPS por meio de um navegador da Web, software de gerenciamento de rede SNMP, software de monitoramento Winpower Enterprise Edition e software de monitoramento Winpower Plus DB, e manter-se atualizado sobre várias informações de status, como energia da rede elétrica, bateria, UPS, carga, etc., e também fornece o status de energia do UPS e registra arquivos gerados por eventos do UPS e pode definir autotestes programados de bateria e funções de ligar/desligar para o UPS.
Winpower CMC
É um acessório de comunicação que coopera com os usuários para obter gerenciamento remoto de energia um para um e um para muitos.Ele suporta o protocolo ModBus e pode produzir o padrão RS485.Sua distância de transmissão de sinal RS485 pode chegar a 1200 metros.Use-o para obter monitoramento remoto da máquina.
É um acessório de comunicação que coopera com os usuários para obter gerenciamento remoto de energia um para um e um para muitos.Ele suporta o protocolo ModBus e pode produzir o padrão RS485.Sua distância de transmissão de sinal RS485 pode chegar a 1200 metros.Use-o para obter monitoramento remoto da máquina.
Cartão de contato seco AS-400
Fornece uma interface de contato seco para monitoramento periférico do UPS, usa sinais de contato para refletir o status operacional do UPS e também pode aceitar comandos externos de desligamento remoto.Os usuários podem realizar monitoramento remoto do sistema UPS através de linhas externas.
Fornece uma interface de contato seco para monitoramento periférico do UPS, usa sinais de contato para refletir o status operacional do UPS e também pode aceitar comandos externos de desligamento remoto.Os usuários podem realizar monitoramento remoto do sistema UPS através de linhas externas.
Placa de comunicação USB+RS232
Fornece interfaces USB e RS232 para UPS para facilitar a comunicação entre UPS e computador.
Fornece interfaces USB e RS232 para UPS para facilitar a comunicação entre UPS e computador.
ARRAY UPS Cenários de aplicação típicos
Adequado para cenários de aplicação industrial
Adequado para cenários de aplicação industrial
Em aplicações industriais em geral, a maioria dos equipamentos que requerem proteção de fonte de alimentação UPS são instrumentos e equipamentos de precisão.O tipo de carga é principalmente uma carga de motor trifásico.A corrente transitória inicial é grande, causando séria poluição à energia da cidade.A precisão de saída deve ser alta e a capacidade de carga geralmente é grande (10kVA-100kVA).O ARRAY 3A3 Pro possui excelente correção do fator de potência de entrada e recursos de sobrecarga, e a precisão da tensão de saída é alta ± 1%.Ele pode facilmente lidar com a corrente de surto de saída no momento de iniciar a carga indutiva, e não importa quão ruim seja a corrente harmônica da carga, a corrente de entrada sempre pode manter senoidal. A distorção harmônica total é inferior a 5%, o que reduz a harmônica interferência na rede elétrica.ARRAY 3A3 Pro possui função de conversão de frequência, que é especialmente adequada para cargas especiais que requerem frequência fixa (50Hz/60Hz).
Adequado para salas de computadores de dados de pequeno e médio porte ou cenários de escritório
O UPS é usado principalmente em salas de informática de dados de pequeno e médio porte ou escritórios para computadores, equipamentos de rede, equipamentos de escritório, etc. O tipo é geralmente carga de fonte de alimentação de comutação monofásica, e a carga total está aproximadamente entre 5kVA-25kVA.Como o espaço de escritório é geralmente compacto, o sistema de alimentação UPS não deve ocupar muito espaço.Desta forma, o ARRAY MP5-30KS multifuncional é perfeito.Os gabinetes escuros de 1,6m e 2m de altura podem integrar UPS, carregamento, proteção contra raios, distribuição de energia, monitoramento e bateria, o que não apenas economiza espaço, mas também é bonito e elegante.
O UPS é usado principalmente em salas de informática de dados de pequeno e médio porte ou escritórios para computadores, equipamentos de rede, equipamentos de escritório, etc. O tipo é geralmente carga de fonte de alimentação de comutação monofásica, e a carga total está aproximadamente entre 5kVA-25kVA.Como o espaço de escritório é geralmente compacto, o sistema de alimentação UPS não deve ocupar muito espaço.Desta forma, o ARRAY MP5-30KS multifuncional é perfeito.Os gabinetes escuros de 1,6m e 2m de altura podem integrar UPS, carregamento, proteção contra raios, distribuição de energia, monitoramento e bateria, o que não apenas economiza espaço, mas também é bonito e elegante.
Adequado para grandes cenários de salas de computadores centrais
Grandes salas de computadores centrais geralmente incluem salas de computadores de estudantes, centros de computação, centros de rede em escolas e institutos de pesquisa, salas comerciais de bolsas de valores, cibercafés, grandes escritórios corporativos, etc. Este tipo de equipamento de carga é principalmente computadores, equipamentos de rede, etc. , mas o número geralmente é superior a 50 unidades e a carga total está entre 20kVA-100kVA.Este tipo de aplicação geralmente requer apenas um ARRAY 3A3 Pro-90KS ou ARRAY 3A3 Pro-120KS para atender aos requisitos.
Grandes salas de computadores centrais geralmente incluem salas de computadores de estudantes, centros de computação, centros de rede em escolas e institutos de pesquisa, salas comerciais de bolsas de valores, cibercafés, grandes escritórios corporativos, etc. Este tipo de equipamento de carga é principalmente computadores, equipamentos de rede, etc. , mas o número geralmente é superior a 50 unidades e a carga total está entre 20kVA-100kVA.Este tipo de aplicação geralmente requer apenas um ARRAY 3A3 Pro-90KS ou ARRAY 3A3 Pro-120KS para atender aos requisitos.
Adequado para cenários de grandes data centers de alta confiabilidade
Os data centers de grande escala e alta confiabilidade incluem principalmente salas de comutação de empresas de comunicação, data centers de bancos, centros de controle de tráfego aéreo da aviação civil, várias salas centrais de computadores de agências governamentais e aplicações no campo da defesa nacional.Esse tipo de aplicação tem como objetivo final a alta confiabilidade, tem pressão de baixo custo e muitas vezes possui backups redundantes para cada sistema.As cargas são principalmente computadores, equipamentos de rede e alguns equipamentos especiais, e a carga total pode chegar a mais de 1000kVA.Para atender aos requisitos de grande carga, longo tempo de backup, alta confiabilidade e baixo risco para este tipo de aplicação, vários modelos ARRAY 3A3 Pro podem ser usados para formar um sistema de fonte de alimentação regional.Cada área utiliza dois UPSs para formar um sistema de barramento duplo.Cada UPS mantém N + Deve-se ressaltar em particular que este tipo de aplicação é geralmente equipado com um gerador de backup para garantir um tempo de backup quase ilimitado, portanto a adaptabilidade do UPS a vários geradores também é muito importante.O modelo ARRAY 3A3 Pro não possui grandes requisitos para geradores.Atualmente, a produção de geradores das principais marcas do mercado é aceitável.
Os data centers de grande escala e alta confiabilidade incluem principalmente salas de comutação de empresas de comunicação, data centers de bancos, centros de controle de tráfego aéreo da aviação civil, várias salas centrais de computadores de agências governamentais e aplicações no campo da defesa nacional.Esse tipo de aplicação tem como objetivo final a alta confiabilidade, tem pressão de baixo custo e muitas vezes possui backups redundantes para cada sistema.As cargas são principalmente computadores, equipamentos de rede e alguns equipamentos especiais, e a carga total pode chegar a mais de 1000kVA.Para atender aos requisitos de grande carga, longo tempo de backup, alta confiabilidade e baixo risco para este tipo de aplicação, vários modelos ARRAY 3A3 Pro podem ser usados para formar um sistema de fonte de alimentação regional.Cada área utiliza dois UPSs para formar um sistema de barramento duplo.Cada UPS mantém N + Deve-se ressaltar em particular que este tipo de aplicação é geralmente equipado com um gerador de backup para garantir um tempo de backup quase ilimitado, portanto a adaptabilidade do UPS a vários geradores também é muito importante.O modelo ARRAY 3A3 Pro não possui grandes requisitos para geradores.Atualmente, a produção de geradores das principais marcas do mercado é aceitável.
Sistema de serviço
A Santak Power assume como sua responsabilidade atender às necessidades dos clientes e sempre esteve comprometida em melhorar a conotação e o valor dos serviços.Estabeleceu um sistema de atendimento ao cliente multifacetado, de alta qualidade e padronizado, formando uma central de atendimento ao cliente, pontos de atendimento e manutenção no local, suporte técnico e treinamento., suporte de peças de reposição e soluções de serviço como o corpo principal da estrutura de serviço "cinco em um".Centenas de engenheiros profissionais e qualificados estão prontos para fornecer serviço e suporte completos.O design da arquitetura de serviço baseado na experiência do cliente não apenas permite que nossos clientes desfrutem dos níveis de serviço de primeira classe da Shante International com facilidade e rapidez, mas também atende às necessidades de serviço personalizado dos clientes ao máximo por meio de designs de produtos de serviço ricos e ajuda os clientes a realizar seus investimentos.
A Santak Power assume como sua responsabilidade atender às necessidades dos clientes e sempre esteve comprometida em melhorar a conotação e o valor dos serviços.Estabeleceu um sistema de atendimento ao cliente multifacetado, de alta qualidade e padronizado, formando uma central de atendimento ao cliente, pontos de atendimento e manutenção no local, suporte técnico e treinamento., suporte de peças de reposição e soluções de serviço como o corpo principal da estrutura de serviço "cinco em um".Centenas de engenheiros profissionais e qualificados estão prontos para fornecer serviço e suporte completos.O design da arquitetura de serviço baseado na experiência do cliente não apenas permite que nossos clientes desfrutem dos níveis de serviço de primeira classe da Shante International com facilidade e rapidez, mas também atende às necessidades de serviço personalizado dos clientes ao máximo por meio de designs de produtos de serviço ricos e ajuda os clientes a realizar seus investimentos.
Garantia original de fábrica gratuita de três anos fornecida pela SANTAK
Os pontos de venda da Santak Power Service estão em quase todas as capitais provinciais.Mais de 100 engenheiros de serviço altamente qualificados estão sempre aguardando as ligações dos clientes.Eles satisfazem os clientes com o entusiasmo do serviço no local de "aproximar-se dos clientes e responder aos clientes com mais rapidez" e os rigorosos padrões de serviço de "resolver o problema uma vez e chegar ao local de serviço a tempo".necessidades de serviço, permitindo que os clientes apreciem a elegância dos serviços de classe mundial.
Os clientes só precisam entrar em contato com nosso centro de atendimento ao cliente e providenciaremos rapidamente que engenheiros entrem em contato com o cliente para resolver o problema do cliente.
Os clientes só precisam entrar em contato com nosso centro de atendimento ao cliente e providenciaremos rapidamente que engenheiros entrem em contato com o cliente para resolver o problema do cliente.
Treinamento de clientes
A Santak Power possui centros de treinamento e centros de exibição de produtos em Pequim, Xangai e Shenzhen.Possui diversos tipos de produtos e protótipos, e oferece aos clientes treinamento teórico e prático em serviços de operação, startup e manutenção.Todos os anos, a Santak Power também lançará um plano anual de treinamento para usuários e revendedores para ajudar os clientes a compreender e usar melhor os produtos Santak Power.
Para saber mais sobre cursos e modalidades de treinamento, entre em contato com a central de atendimento.
A Santak Power possui centros de treinamento e centros de exibição de produtos em Pequim, Xangai e Shenzhen.Possui diversos tipos de produtos e protótipos, e oferece aos clientes treinamento teórico e prático em serviços de operação, startup e manutenção.Todos os anos, a Santak Power também lançará um plano anual de treinamento para usuários e revendedores para ajudar os clientes a compreender e usar melhor os produtos Santak Power.
Para saber mais sobre cursos e modalidades de treinamento, entre em contato com a central de atendimento.
Produtos recomendados
